《不銹鋼球閥 結構、工作原理與選型》

不銹鋼球閥作為一種常見的閥門類型，以其優良的耐腐蝕性、密封性和長壽命特性，在石油、化工、水處理等多個領域發揮著重要作用。本文將深入分析不銹鋼球閥的基本結構、工作原理，并提供選型時應考慮的關鍵因素。

結構解析

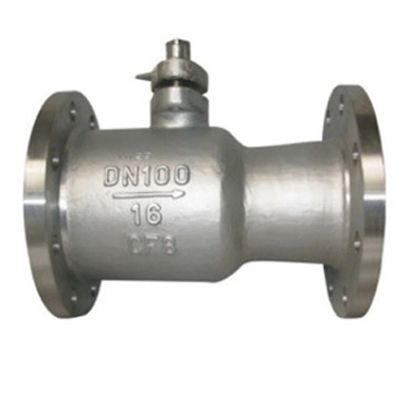

不銹鋼球閥主要由閥體、球體、密封圈、閥桿、手柄等部分組成。其中，球體是一個帶有通孔的球形部件，通過閥桿與手柄或執行器相連，能夠旋轉90度。閥體通常由兩段組成，中間是容納球體的腔體。當球體旋轉時，球體上的通孔與閥體通道對齊或錯開，從而實現介質的流通或截斷。

工作原理

球閥的工作原理基于球體的旋轉來控制流體流動。當手柄或驅動裝置使閥桿帶動球體旋轉至90度時，球體上的通孔與管道軸線一致，閥門全開，流體無阻擋通過。相反，旋轉至另一個90度位置時，通孔與管道垂直，完全阻止了流體通道，實現關閉。球閥的這一特點使得它具有開關迅速、操作簡便、流體阻力小等優點。

選型指南

1. 介質特性：首先考慮介質的溫度、壓力、腐蝕性及是否有顆粒物，以確定球閥的材質（如304、316不銹鋼）和密封材料。

2. 工作溫度與壓力：根據實際工況選擇能滿足大工作溫度和壓力要求的球閥型號。

3. 連接方式：法蘭連接適用于大直徑、高壓力場合；螺紋連接適用于小口徑、低壓環境；焊接連接則適用于更嚴格的密封要求或安裝。

4. 操作方式：手動適用于小口徑、低頻操作；氣動、電動或液壓驅動則適用于大口徑、遠程控制或頻繁操作場合。

5. 維護與壽命：考慮閥門的易維護性和預期使用壽命，不銹鋼材質通常具有較好的耐腐蝕性和長壽命。

綜上所述，不銹鋼球閥以其的結構設計和工作原理，在眾多工業應用中展現出優勢的性能。正確選型不但能確保系統的穩定運行，還能在嚴苛環境下延長使用壽命，降低維護成本。因此，深入了解不銹鋼球閥的結構、工作原理及選型要點，對于實現快速可靠的流體控制重要。
